Schlauchschelle

Beschreibung der Schlauchschelle vom amerikanischen Typ
Entspricht dem SAE-Standard mit perforiertem Typenband, flexiblerem Design und großem Klemmbereich. Niedriges freies Drehmoment erleichtert die Installation von Klemmen.
Beschreibung der Schlauchschelle vom deutschen Typ
Entspricht dem deutschen Standard mit perforiertem Typenband, flexiblerem Design und großem Klemmbereich. Niedriges freies Drehmoment erleichtert die Installation der Klemmen.

Senden Sie uns eine E-Mail > Herunterladen

Material

W1	Alle Teile bestehen aus verzinktem Kartonstahl.
201/304 SS (W2)	Band und Gehäuse bestehen aus Edelstahl 201/304, die Schraube besteht jedoch aus Kohlenstoffstahl mit Beschichtung.
304/201S.S. (W4)	Alle Teile sind aus Edelstahl 201/304 gefertigt.
W5	Alle Teile sind aus Edelstahl 316

Merkmale

Einfach zu handhaben, druckfest, korrosionsbeständig.
Großer Verstellbereich, verwindungssteif, langlebig.
Anschlussbefestigungen für Wasser-, Öl-, Gas- und Hydraulikschläuche.
Lösen oder ziehen Sie die Schraube fest, um den Durchmesserbereich des Reifens anzupassen.
Reifenbreite: Amerikanischer Typ: ca. 8 mm und 12,7 mm. Deutscher Typ: ca. 9 mm und 12 mm
Dienen Sie als Küchengeschirr oder Badezimmerzubehör.
Ideal für den industriellen oder privaten Gebrauch.

Schlauchschellen amerikanischer Art. Die Bänder haben sauber gestanzte rechteckige Perforationen, die fest halten und sich leicht verbinden lassen. Schneckengetriebeschellen, Bandbreite 12,7 mm (1/2-Zoll-Band), eignen sich für die meisten gängigen Anwendungen im Haushalt und in der Automobilindustrie.

Produktparameter

Schlauchschelle amerikanischer Art

Material: W1, W2, W3, W4, W5
Bandbreite (mm)	Größe (mm)
8 mm	6-12
	10-16
	11-20
	13-23
	16-25
12,7 mm	13-23
	16-25
	14-27
	18-32
	21-38
	21-44
	27-51
	33-57
	40-63
	46-70
	52-76
	59-82
	65-89
	72-89
	78-101
	84-108
	91-114
	95-120
	105-127
	110-134
	118-140
	125-146
	130-152
	133-159
	143-165
	146-171
	155-178

Schlauchschelle Typ Deutschland

Material: W1, W2, W3, W4, W5
Bandbreite (mm)	Größe (mm)
9 mm	8-12
	10-16
	12-20
	12-22
	16-25
	16-27
	20-32
	25-40
	32-50
	40-60
	50-70
	60-80
	70-90
	80-100
	90-110
	100-120
	110-130
12 mm	12-20
	12-22
	16-25
	16-27
	20-32
	25-40
	32-50
	40-60
	50-70
	60-80
	70-90
	80-100
	90-110
	100-120
	110-130
	120-140

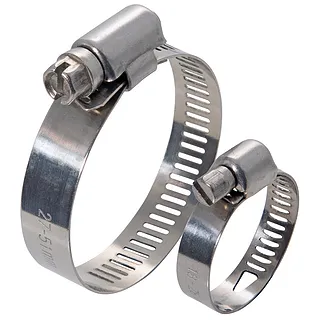

Schlauchschelle amerikanischer Art

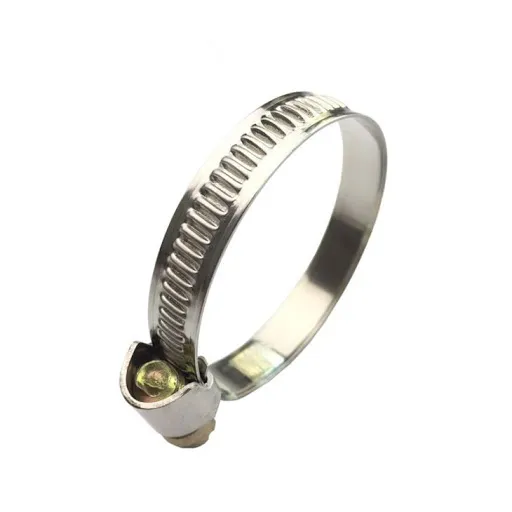

Schlauchschelle Typ Deutschland

Produktdetails Einführung

Beschreibung der Schlauchschelle mit hervorragender Abdichtung und Einzelbolzen

1) Bandbreite: 18 mm, 20 mm, 12 mm, 24 mm, 26 mm.
2) Größen: 19 bis 252 mm und größere Größen.
3) Banddicke: 0,6–1,7 mm.
4) Material:
W1: Alle Teile bestehen aus verzinktem Kartonstahl.
201/304 SS (W2): Band und Gehäuse bestehen aus 201/304 Edelstahl, die Schraube besteht jedoch aus Kohlenstoffstahl mit Beschichtung.
304/201S.S. (W4): Alle Teile sind aus Edelstahl 201/304 gefertigt.
W5: Alle Teile sind aus Edelstahl 316.

Beschreibung der Schlauchschelle mit Doppelbolzen

1) Material:
W1: Alle Teile bestehen aus verzinktem Kartonstahl.
304/201S.S. (W4): Alle Teile sind aus Edelstahl 201/304 gefertigt.
W5: Alle Teile sind aus Edelstahl 316.
Die Klemme zeichnet sich durch ein schönes Aussehen, eine bequeme Handhabung, eine starke Klemmkraft und eine gute Dichtleistung aus. Wird hauptsächlich zum Verbinden, Befestigen und Abdichten von gewöhnlichen Vollgummischläuchen, Nylon-Kunststoffschläuchen, Stoffschläuchen, Wasserschläuchen und anderen Schnittstellen verschiedener mechanischer und chemischer Geräte wie Fahrzeuge, Schiffe, Dieselmotoren, Benzinmotoren, Werkzeugmaschinen, Feuerwehr usw. verwendet.

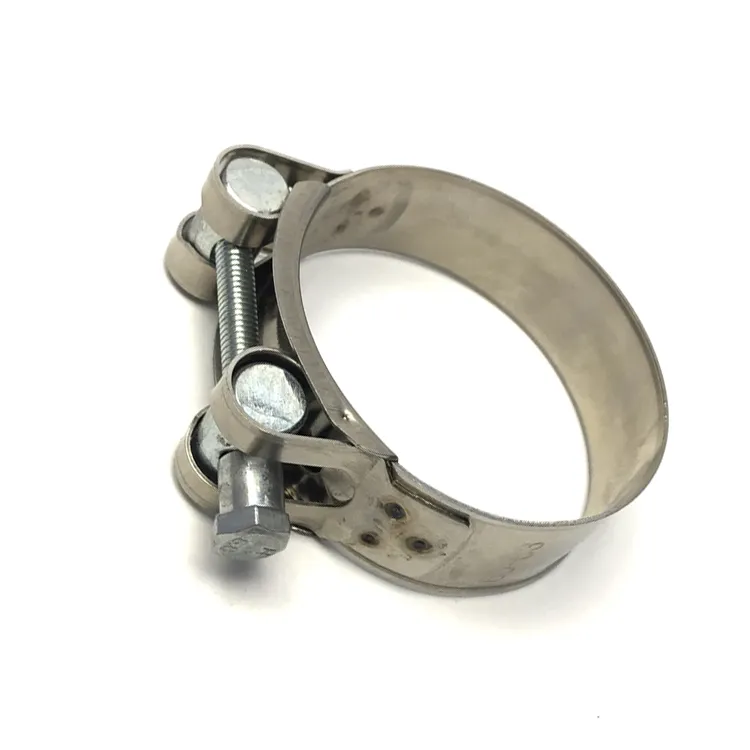

Superior Clamp (Superior Clamp mit Einzel-T-Bolzen)

Material: W1, W2, W4, W5
Bandbreite (mm)	Größe (mm)
18 mm	17-19
	20-22
	23-25
	26-28
20 mm	29-31
	32-35
	36-39
	40-43
22 mm	44-47
	48-51
	52-55
	56-59
	60-63
	64-67
24 mm	68-73
	74-79
	80-85
	86-91
	92-97
	98-103
	104-112
	113-121
	122-130
26 mm	131-139
	140-148
	149-161
	162-74
	175-187
	188-200
	201-213
	214-226
	227-239
	240-252

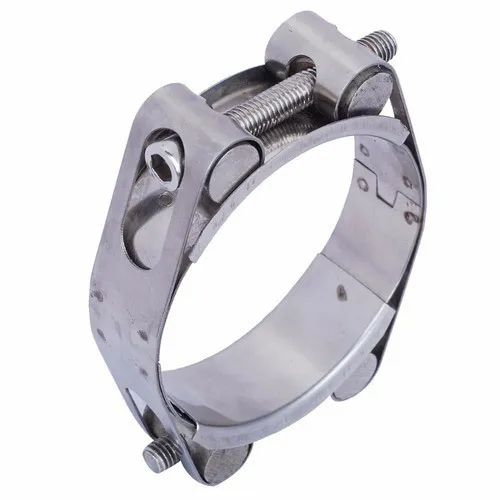

Doppelbolzenklemme

Material: W1, W4, W5
Bandbreite (mm)	Größe (mm)
20 mm	35-45
	40-50
	45-55
	50-60
	60-70
	65-75
	70-80
	75-85
	80-90
	85-95
24 mm	90-100
	100-110
	110-120
	120-130
	130-140
	140-150
	150-160
	160-170
	170-180
	180-190
	190-200
	200-210
	210-220
	210-230
	230-240
	240-250
	250-260
	260-270

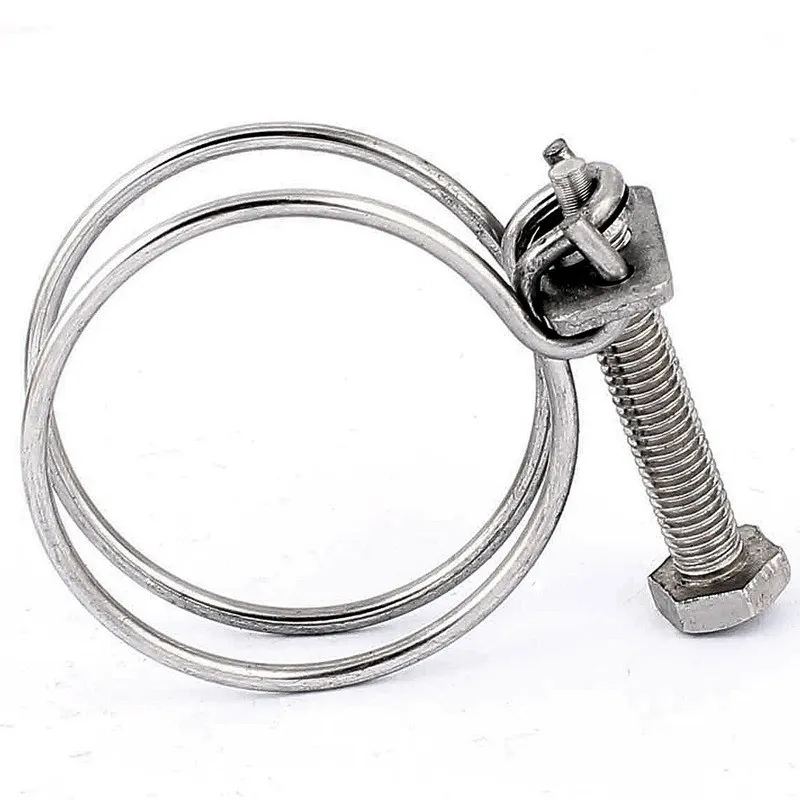

Doppelte Drahtklemme

Material: W1 W4
Größe (mm)	Drahtdurchmesser (mm)
10-14 mm	1.5
13-16 mm	1.5
15-18 mm	1.5
20-24 mm	1.8
24-28 mm	1.8
26-30 mm	2.2
31-35 mm	2.2
34-38 mm	2.2
40-45 mm	2.2
43-48 mm	2.2
47-52 mm	2.2
50-55 mm	2.2
54-62 mm	2.2
60-65 mm	2.2
65-70 mm	2.2
70-75 mm	2.2
75-80 mm	2.2
80-85 mm	2.5
85-90 mm	2.5
103-110 mm	2.5
113-120 mm	2.5

Überlegene Klemme

Doppelbolzenklemme

Doppelte Drahtklemme

Große Auswahl an Hydraulikarmaturentypen, die Ihren Systemanforderungen entsprechen.
