Empfohlen für: Hochdruck-Hydraulikleitungen. Erfüllt oder übertrifft die Leistungsanforderungen von SAE 100R2AT gemäß EN853 2SN.
Anwendungsbereiche: Für Hochdruckhydrauliksysteme in Industrie und Landwirtschaft.
Rohr:Schwarzer, ölbeständiger Synthesekautschuk.
Verstärkung:Zwei Geflechte aus Faserverstärkung.
Abdeckung:Schwarzer, öl-, abrieb- und witterungsbeständiger, dünner Synthesekautschuk.
Temperaturbereich:-40℉ bis +250℉ (-40℃ bis +121℃)
SAE 100 R2 AT
| Artikelnummer | Schlauch-ID | Schlauchaußendurchmesser | Arbeitsdruck | Min. Berstdruck | Min. Biegeradius | Gewicht | ||||||
| Zoll | mm | Zoll | mm | psi | MPa | psi | MPa | Zoll | mm | kg/m | lb/ft | |
| R2-06 | 1/4 | 6.4 | 0.58 | 14.7 | 5075 | 35 | 20300 | 140 | 3.94 | 100 | 0.36 | 0.242 |
| R2-08 | 5/16 | 7.9 | 0.64 | 16.3 | 4310 | 29.7 | 17255 | 119 | 4.53 | 115 | 0.45 | 0.302 |
| R2-10 | 3/8 | 9.5 | 0.74 | 18.7 | 4060 | 28 | 16240 | 112 | 4.92 | 125 | 0.54 | 0.363 |
| R2-13 | 1/2 | 12.7 | 0.86 | 21.8 | 3550 | 24.5 | 14210 | 98 | 7.09 | 180 | 0.68 | 0.457 |
| R2-16 | 5/8 | 15.9 | 0.98 | 24.9 | 2785 | 19.2 | 11165 | 77 | 7.87 | 200 | 0.8 | 0.538 |
| R2-19 | 3/4 | 19.1 | 1.14 | 29 | 2275 | 15.7 | 9135 | 63 | 9.45 | 240 | 0.94 | 0.632 |
| R2-25 | 1 | 25.4 | 1.48 | 37.6 | 2030 | 14 | 8120 | 56 | 11.81 | 300 | 1.35 | 0.907 |
| R2-32 | 1 1/4 | 31.8 | 1.87 | 47.5 | 1640 | 11.3 | 6600 | 45.5 | 16.54 | 420 | 2.15 | 1.445 |
| R2-38 | 1 1/2 | 38.1 | 2.11 | 53.5 | 1265 | 8.7 | 6310 | 43.5 | 19.69 | 500 | 2.65 | 1.781 |
| R2-51 | 2 | 50.8 | 2.62 | 66.5 | 1130 | 7.8 | 4570 | 31.5 | 24.8 | 630 | 3.42 | 2.298 |
| Artikelnummer | Schlauch-ID | Schlauchaußendurchmesser | Arbeitsdruck | Min. Berstdruck | Min. Biegeradius | Gewicht | ||||||
| Zoll | mm | Zoll | mm | psi | MPa | psi | MPa | Zoll | mm | kg/m | lb/ft | |
| 2SN-06 | 1/4 | 6.4 | 0.58 | 14.7 | 5800 | 40 | 23200 | 160 | 3.94 | 100 | 0.36 | 0.242 |
| 2SN-08 | 5/16 | 7.9 | 0.64 | 16.3 | 5075 | 35 | 20300 | 140 | 4.53 | 115 | 0.45 | 0.302 |
| 2SN-10 | 3/8 | 9.5 | 0.74 | 18.7 | 4800 | 33.1 | 19200 | 132.4 | 4.92 | 125 | 0.54 | 0.363 |
| 2SN-13 | 1/2 | 12.7 | 0.86 | 21.8 | 4000 | 27.6 | 16000 | 110.3 | 7.09 | 180 | 0.68 | 0.457 |
| 2SN-16 | 5/8 | 15.9 | 0.98 | 24.9 | 3625 | 25 | 14500 | 100 | 7.87 | 200 | 0.8 | 0.538 |
| 2SN-19 | 3/4 | 19.1 | 1.14 | 29 | 3120 | 21.5 | 12480 | 86.1 | 9.45 | 240 | 0.94 | 0.632 |
| 2SN-25 | 1 | 25.4 | 1.48 | 37.6 | 2400 | 16.5 | 9600 | 66.2 | 11.81 | 300 | 1.35 | 0.907 |
| 2SN-32 | 1 1/4 | 31.8 | 1.87 | 47.5 | 1810 | 12.5 | 7240 | 49.9 | 16.54 | 420 | 2.15 | 1.445 |
| 2SN-38 | 1 1/2 | 38.1 | 2.11 | 53.5 | 1300 | 9 | 5200 | 35.9 | 19.69 | 500 | 2.65 | 1.781 |
| 2SN-51 | 2 | 50.8 | 2.62 | 66.5 | 1175 | 8.1 | 4700 | 32.4 | 24.8 | 630 | 3.42 | 2.298 |
| 2SN-38 | 2 1/2 | 63.8 | 3.07 | 78 | 720 | 5 | 2880 | 19.9 | 29.92 | 760 | 3.78 | 2.54 |
| 2SN-51 | 3 | 76 | 3.56 | 90.5 | 580 | 4 | 2320 | 16 | 34.65 | 880 | 4 | 2.688 |
Mit langjähriger Erfahrung in der Herstellung von Hochdruck-Hydraulikschläuchen konzentrieren wir uns auf die Bereitstellung langlebiger, druckbeständiger und leistungsstarker Hydrauliklösungen. Unsere Schläuche werden aus hochwertigen Materialien gefertigt und strengen Tests unterzogen, um einen zuverlässigen Betrieb unter verschiedenen extremen Bedingungen zu gewährleisten.

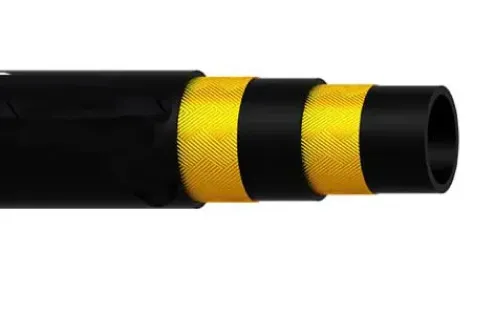

Der mit Stahldraht verstärkte Hydraulikschlauch SAE 100 R2AT/EN 853 2SN verfügt über zwei Lagen Stahldrahtgeflecht als Verstärkung; seine Innen- und Außenschicht bestehen aus ölbeständigem Gummi und seine Außenschicht ist zudem verschleißfest und witterungsbeständig. Er wird hauptsächlich in Hydrauliksystemen mit mittlerem und hohem Druck verwendet.
Der Hydraulikschlauch SAE 100 R2 wird üblicherweise zum Transport von Hydraulikölen auf Erdöl- oder Wasserbasis wie Benzin, Dieselkraftstoffen, Schmierölen, Mineralölen usw. verwendet. Weit verbreitet in Ölfeld-Bergbaumaschinen, Landmaschinen, Baumaschinen und Bergbaumaschinen usw.
Was ist SAE 100R2AT?
SAE 100R2AT ist eine Standardspezifikation für Hochdruck-Hydraulikschläuche und gehört zum SAE-Standard (American Society of Automotive Engineers). SAE 100 steht für die SAE-Standardnummer. R2AT bedeutet, dass dieser Schlauch mit zwei Lagen Stahldrahtgeflecht verstärkt ist. Der Hochdruckschlauch SAE 100R2AT eignet sich für verschiedene Hydrauliksysteme, insbesondere für Anwendungen, die hohen Druck und lange Lebensdauer erfordern. Er wird häufig in Baumaschinen, Landmaschinen und der Automobilindustrie eingesetzt.
Was ist EN 853 2SN?
EN 853 2SN ist eine Standardspezifikation für Hydraulikschläuche, die hauptsächlich in Mitteldruckhydrauliksystemen verwendet werden. EN 853 2SN-Schläuche bestehen aus zwei Lagen Stahldrahtgeflecht und einer dünnen Außenhülle und sind für Mitteldruckleitungen geeignet. Ihr Betriebstemperaturbereich liegt zwischen -40 °C und +100 °C, die Maximaltemperatur im intermittierenden Betrieb kann +121 °C erreichen. Zu den empfohlenen Flüssigkeiten für EN 853 2SN-Schläuche gehören Mineralöl, Pflanzenöl, Rapsöl, Öle auf Glykol- und Polyethylenglykolbasis, synthetische Esterbasisöle, emulgierte Öle und Wasser. Dieser Schlauch wird häufig in Straßenbaumaschinen, Baumaschinen, Umweltschutzausrüstung, Transportmitteln, Offshore-Geräten, Landmaschinen, Bergbauausrüstung und anderen Bereichen eingesetzt. Er bietet hervorragende Leistung und ist für verschiedene Arbeitsbedingungen geeignet.
Hydraulikschlauch SAE 100 R2 mit hervorragender Abrieb- und Druckbeständigkeit.
